上海电信SDN猫自行更换XG-140G-TF光猫

背景

家里局域网已经完全升级到2.5G了，然而电信给的SDN光猫只有四个千兆口，虽说是千兆宽带，但是给的余量没跑满始终强迫症浑身难受（两个千兆口做聚合也然并卵）。因为有IPTV，桥接也一直没改。最终机缘巧合之下，闲鱼上刷到了2.5G猫，一番比较之后决定购入贝尔的XG-140G-TF电信定制版。

准备

首先从旧的SDN网关拿到LOID。Web页面IP：192.168.1.1，登录密码：sdn123456。 记录下自己的PPPoE上网账号，密码没有的话去云宽带小程序重置或者找装维师傅问。

连接新光猫

• 把光纤从旧猫上拔下来插到新光猫上
• 网线插到新光猫2.5G口/LAN1/eth0

如果默认没有启用DHCP服务器的话，手动配置IP：192.168.1.2，子网掩码255.255.255.0，网关192.168.1.1。 路由器上建议复用该网口（或者你有多的网口直接多插一根网线也行）配置一个新的wan接口，留作访问光猫的管理接口。之后还需要添加PPPoE协议的接口。

配置光猫

光路注册

总之不管怎么配置，现在先连上光猫的管理后台192.168.1.1。用户名：telecomadmin，密码：nE7jA%5m。

登录后，首先访问http://192.168.1.1:8080/opid_setting.cgi，把安装省份改成所在的省份。如果已经正确就不用改了。改动了值确定之后光猫会重启。

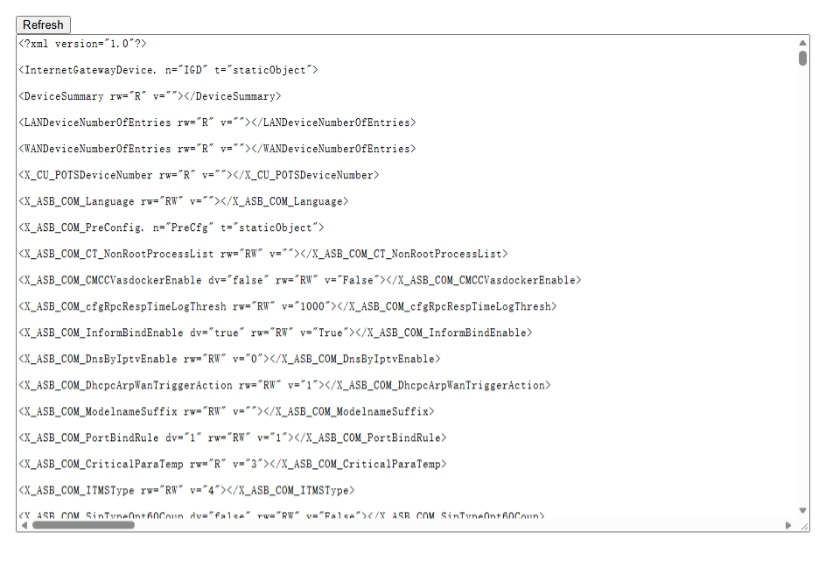

光猫重启之后，访问http://192.168.1.1:8080/dumpdatamodel.cgi，把整个XML或者SuPassword的值复制到解密工具中解密。

拿到root密码后，访问http://192.168.1.1:8080/system.cgi?telnet，启用Telnet。

然后用Telnet连接光猫。用户名root，密码是刚才解密的SuPassword的值。 保持Telnet连接状态！！！

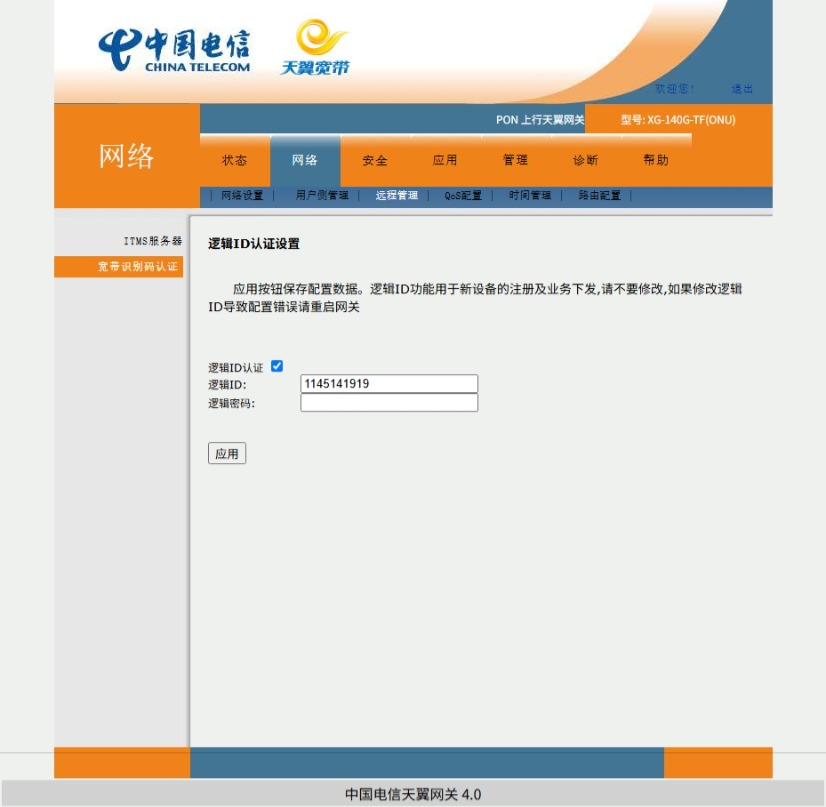

接下来配置LOID，“网络”-“远程管理”-“宽带识别码认证”，“逻辑ID”填旧光猫拿到的LOID。应用。 然后光猫会尝试注册。如果你原本也是SDN猫，SDN不会下发ITMS配置，ITMS注册应该会卡在30%不能成功。如果原本是ITMS猫，可能会直接注册成功（然后TR069就要发力了），也可能同样会失败（光猫没入库等等）。

回到刚才的Telnet，输入以下命令，欺骗光猫ITMS注册成功，并把超级密码改回初始值：

cfgcli -f -s InternetGatewayDevice.X_CT-COM_UserInfo.Status 0
cfgcli -f -s InternetGatewayDevice.X_CT-COM_UserInfo.Result 1
cfgcli -f -s InternetGatewayDevice.DeviceInfo.X_CT-COM_TeleComAccount.Password nE7jA%5m

至此光路注册完毕。

上网设置

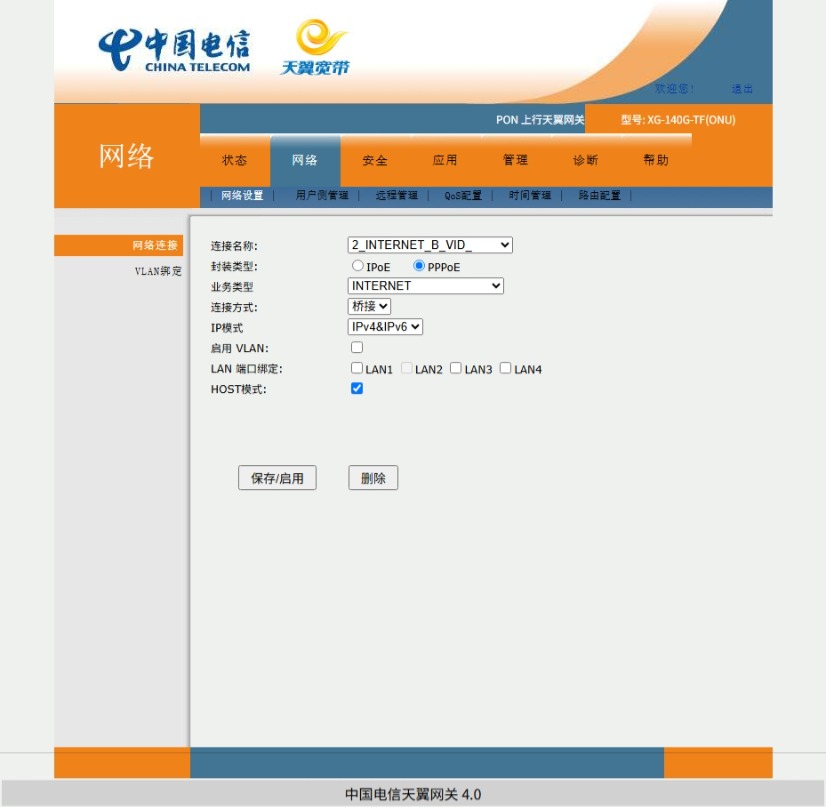

“网络”-“网络设置”-“网络连接”，选择“连接名称”下拉框，选择2_INTERNET_B_VID_。如果没有就新建一个，“业务类型”选INTERNET。 “封装类型”选PPPoE，“连接方式”选桥接，剩下的不用动。

IPTV设置

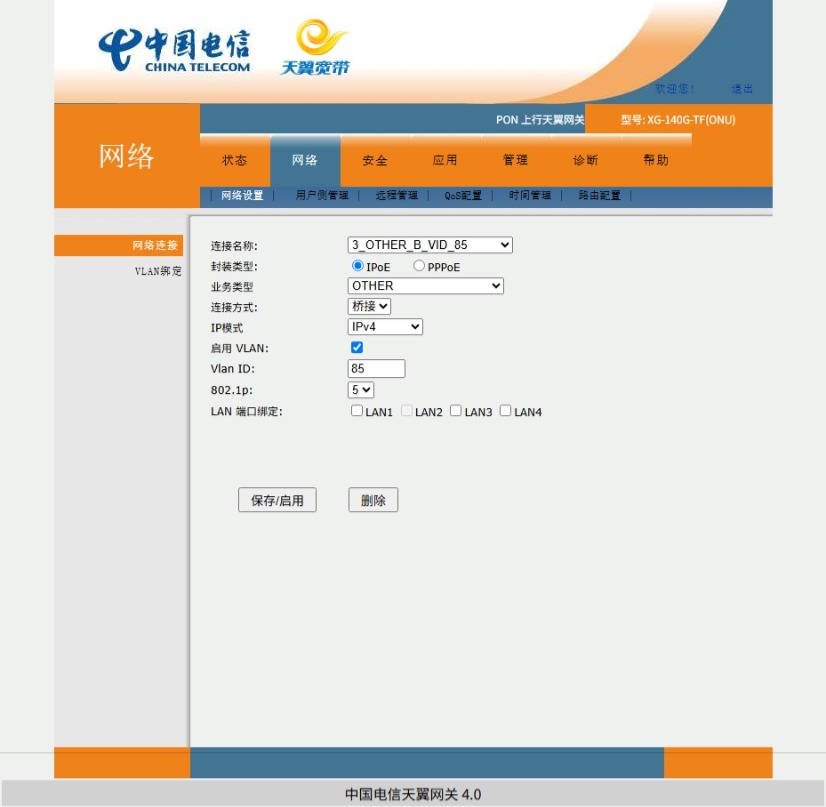

“网络”-“网络设置”-“网络连接”，选择“连接名称”下拉框，新建连接，“业务类型”选OTHER，“封装类型”选IPoE，“连接方式”选桥接，勾选“启用VLAN”，“Vlan ID”填写85。

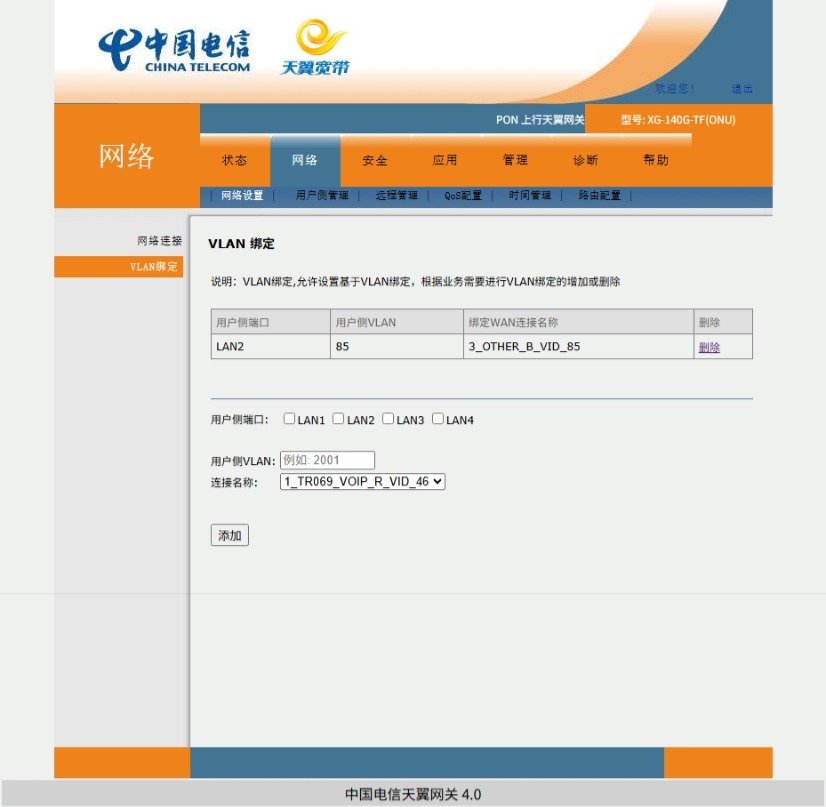

左侧边栏点击“VLAN绑定”，把IPTV的VLAN绑定到需要的接口上。“用户侧VLAN”填85，连接名称选刚才新建的IPTV接口，格式形如3_OTHER_B_VID_85。

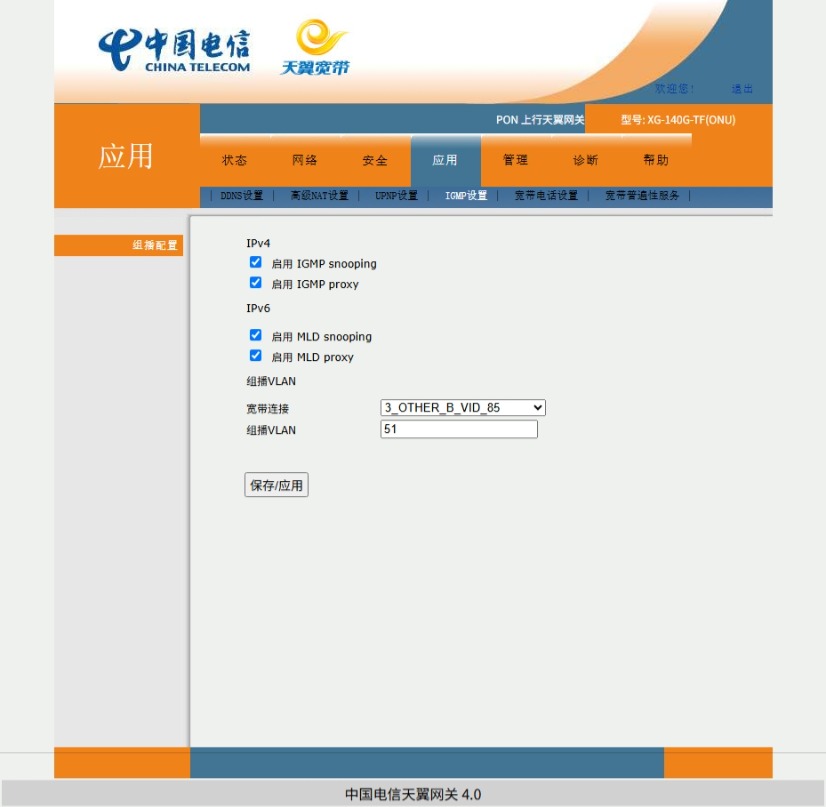

IPTV还有组播源，“应用”-“IGMP设置”-“组播配置”，在“宽带连接”选择刚才的IPTV接口，“组播VLAN”填写51。 至此光猫侧配置完成。

配置路由器

以OpenWrt 24为例。

上网配置

wan口绑定接口，选择PPPoE协议，PAP/CHAP用户名密码填写上网账密。防火墙设置绑定wan区域。

IPv6 设置

注：由于本人软路由上有本地DNS相关配置，必须配置DHCPv6使IPv6的DNS服务器指向路由器。如果没有相关需求，可以直接桥接，IPv6地址分配、DNS等全部由运营商提供：wan_6勾选“指定的主接口”，“RA服务”和“DHCPv6服务”选择中继，lan同理。

新建wan_6接口，选择DHCPv6客户端协议，绑定@wan（wan的别名）。 在“常规设置”下，“请求IPv6地址”选尝试，“请求IPv6前缀”选自动，勾选“扩展前缀”。 在“高级设置”下，勾选“IPv6源路由”，勾选“委派IPv6前缀”。

编辑lan接口。 在“高级设置”下，勾选“委派IPv6前缀”，“IPv6前缀分配长度”选择64，“IPv6前缀过滤器”如果没有刚才添加的接口（如wan_6）则添加。 在“DHCP服务器”下，“IPv6设置”，取消勾选“指定的主接口”，“RA服务”和“DHCPv6服务”选服务器模式，“NDP代理”选已禁用。

IPTV配置

新建iptv接口，选择DHCP客户端协议，绑定网口VLAN85（例如eth0.85），防火墙区域也绑定wan区域。保存配置后，iptv接口应该已经能拿到30开头的内网地址。 安装rtp2httpd，在其设置页面，“网络与性能”的“上游接口”选择刚才的网口（例如eth0.85），“播放器与 M3U”的“外部 M3U”填写https://cdn.jsdelivr.net/gh/ihipop/Shanghai-IPTV@master/tel_mu.m3u8。

至此IPTV配置完成。

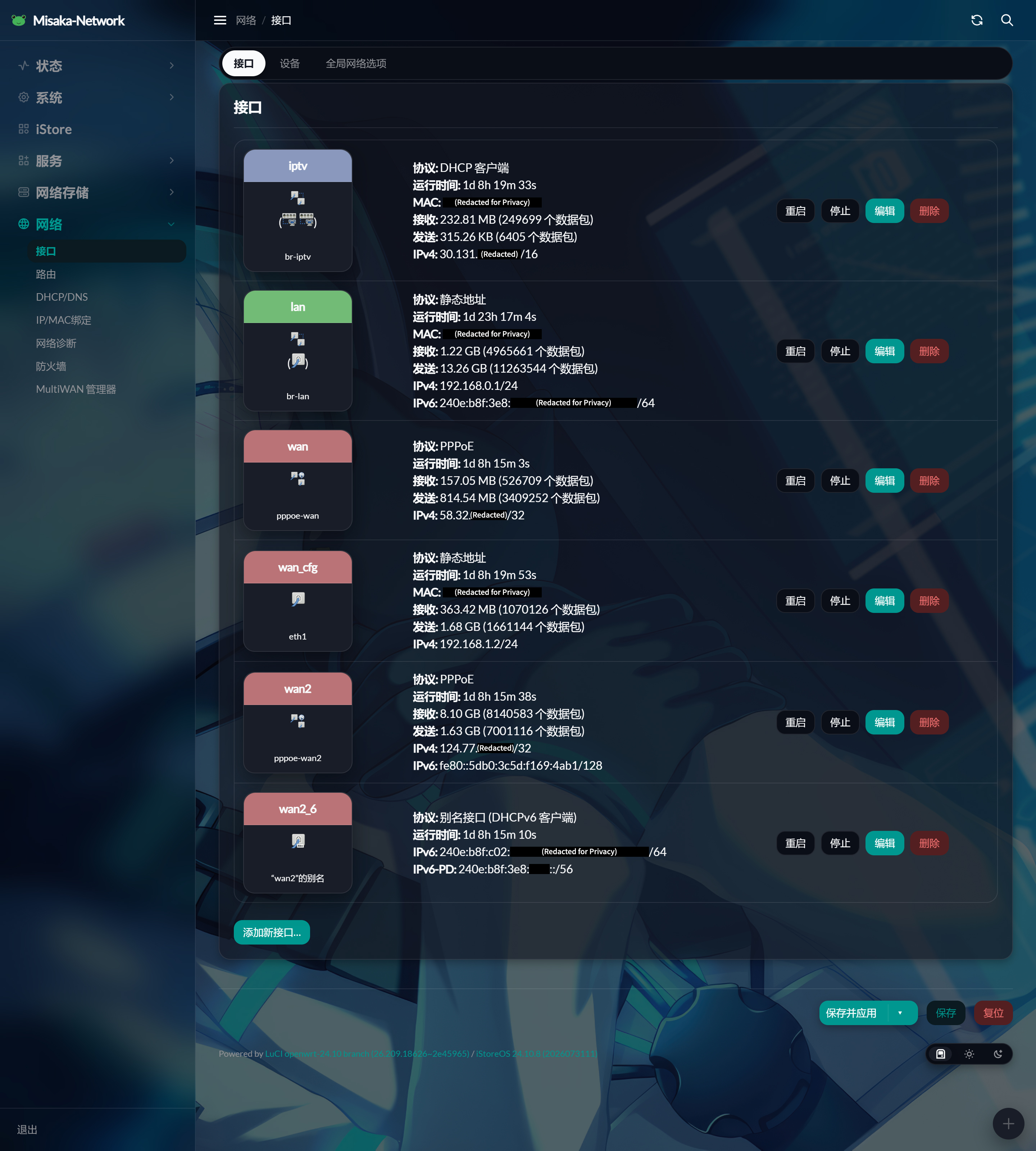

最终配置成果
